北斗三号数传终端

北斗三号数传终端
君驭H600北斗数传终端是一款支持北斗RDSS/RNSS功能的一体机终端,H600北斗数传终端支持北斗三号短报文兼容北斗二号短报文功能,支持窄带通信lora自组网通信,支持公网通信4G 全网通。北斗三号短报文数传终端利用北斗三号系统通信网络实现远程数据采集和传输,具备北斗三号通信传输、北斗定位等功能;终端一体化设计,全向天线无需对星。产品同时可兼容天通通信功能,与北三短报文功能可作二合一或二选一进行选择。
联系我们


君驭H600北斗数传终端是一款支持北斗RDSS/RNSS功能的一体机终端,北斗数传终端支持北斗三号短报文兼容北二短报文功能,


内部集成了北斗多频天线、射频、基带以及主控等功能单元,可实现RDSS定位、短报文通信和RNSS导航定位等功能。


北斗数传终端利用北斗三号系统通信网络实现远程数据采集和传输,具备北斗三号通信传输、北斗定位等功能;


终端一体化设计,全向天线无需对星。产品同时可兼容天通通信功能,与北三短报文功能可作二合一或二选一进行选择。

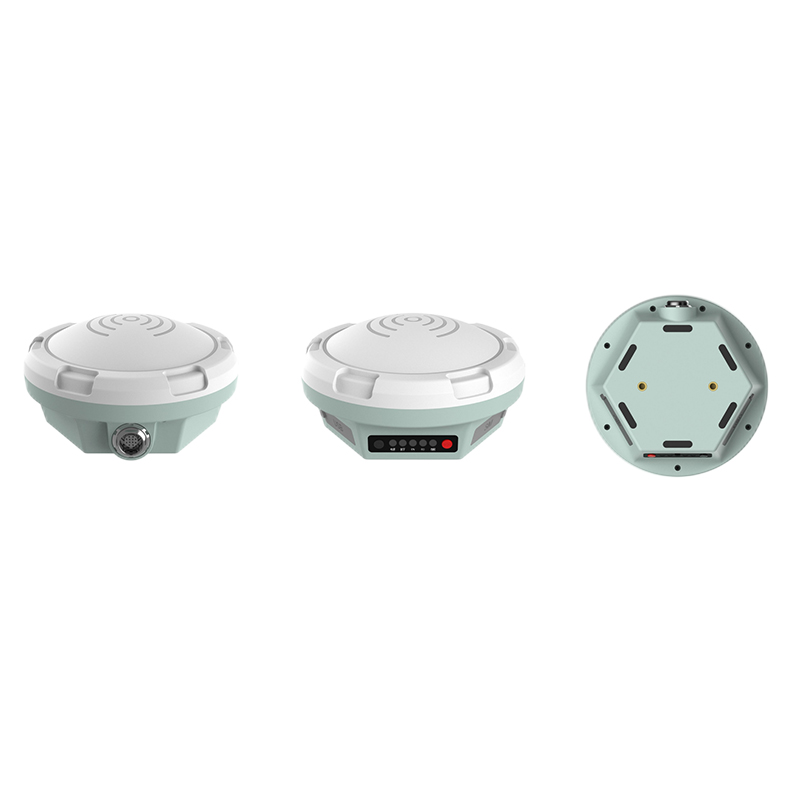

北斗数传终端图1

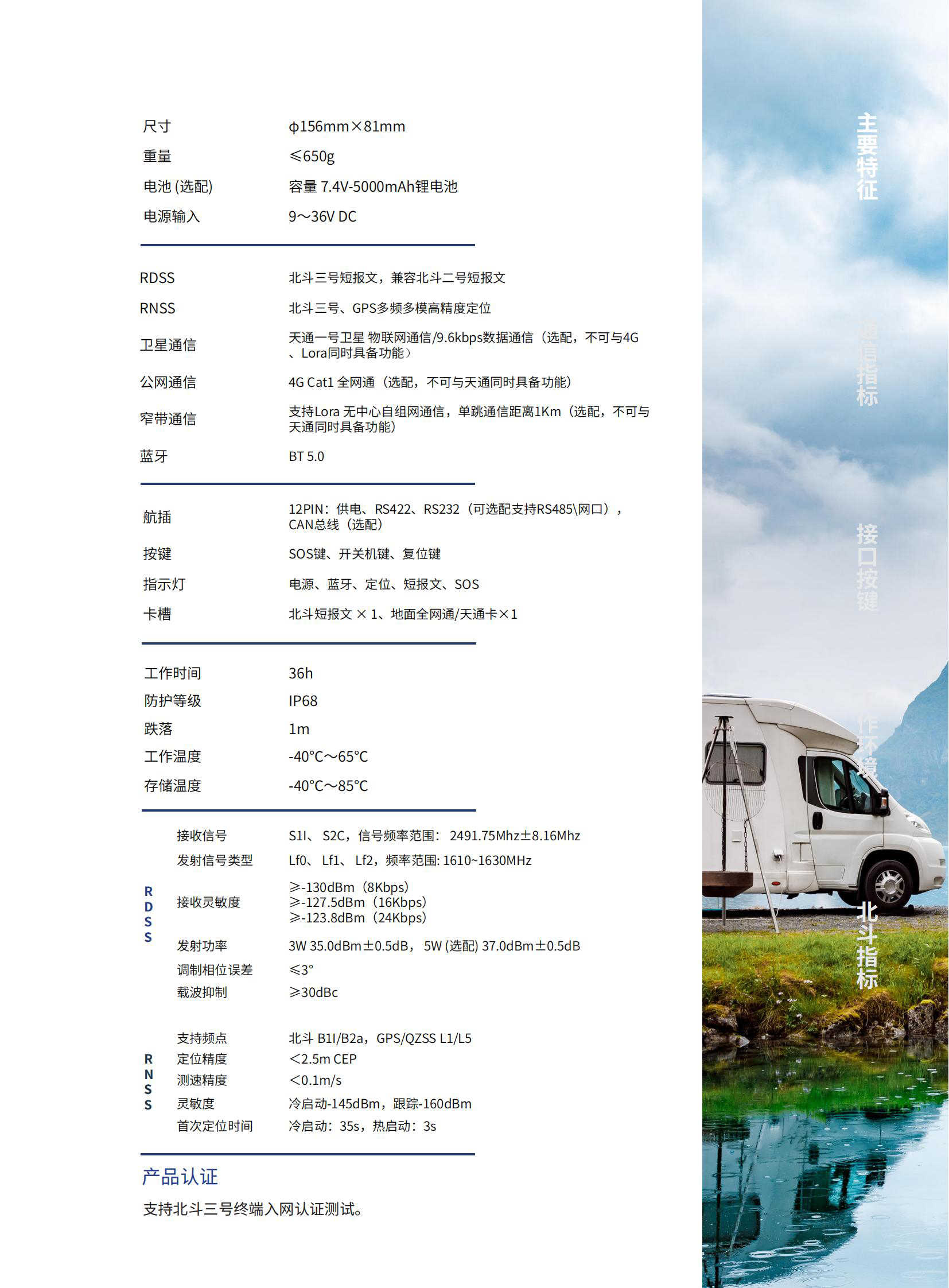

北斗数传终端图2

北斗数传终端图3



北斗三号短报文终端




产品型号/名称

H600/ 北斗三号短报文数传终端

产品参数









电气、物理特性



尺寸

158×81mm



净重

600g



机身颜

白色



工作电压

9V~36V DC



内部供电(选配)

7.4V 4000mAh电池



功耗

短报文 3W



防尘防水

IP68



自由跌落

1米



工作温度

-40℃~65℃



存储温度

-40℃~85℃

无线通信

蓝牙

蓝牙支持5.0协议,传输距离≥5m

移动通信(选配)

支持全网通 Cat1通信

天通卫星通信(选配)

支持天通卫星物联网通信

Lora通信(选配)

支持Lora自组网通信,单跳传输距离≥500m

北斗定位RNSS

接收频率

B1I/B1C/L1

接收灵敏度

捕获-143dBm



跟踪-158dBm

定位精度

水平2.5m 高程8m



95%,VDOP,HDOP≤4)

测速精度

0.1m/s(1σ)

⾸次定位时间

35s(冷启动) ≤2s(热启动)

协议版本

NMEA0183

北斗短报文RDSS

指标

参数

RDSS接收部分

射频输入频率

S:2491.75Mhz±8.16Mhz



接收灵敏度

≤-130dBm(8Kbps)





≤-127.5dBm(16Kbps)





≤-123.8dBm(24Kbps)

RDSS发射部分

射频输出频率

Lf01615.68Mhz±4.08Mhz





Lf1:1614.26Mhz±4.08Mhz





Lf2:1618.34Mhz±4.08Mhz



发射功率

37.0dBm±0.5dB(VCCPA=5.2V)



调制相位误差

≤3°



载波抑制

≥30dBc

协议版本

北斗数据接口、NMEA0183




包装清单

序号

名称

数量

1

北斗三号短报文通信终端

1

2

航插线缆

1

3

磁吸底座

1

4

取卡针

1

5

快速入门手册

1

6

保修卡

1

7

合格证

1
