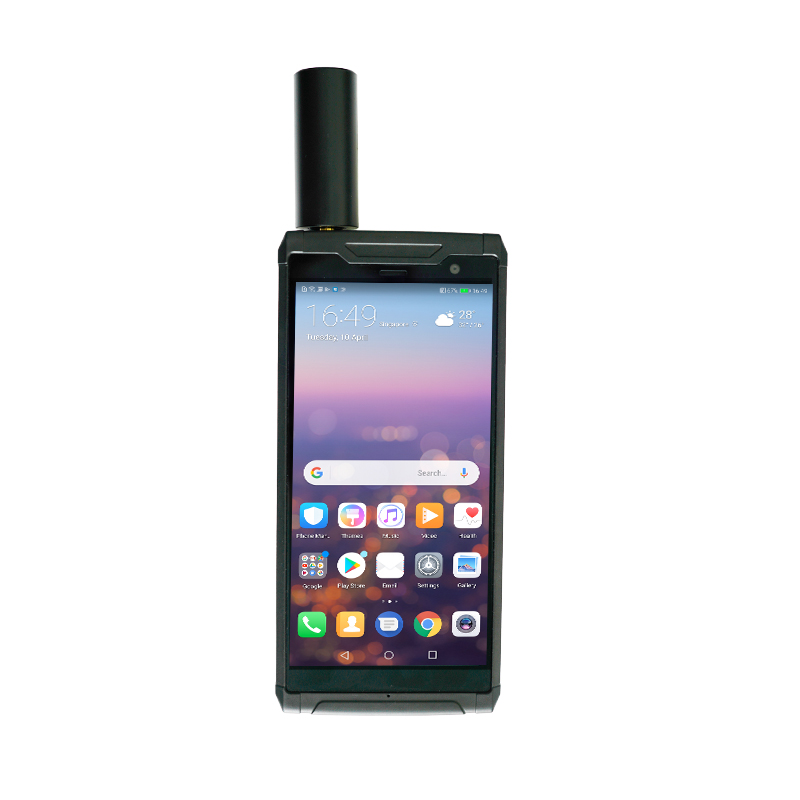

君驭品牌北斗手持终端H60M(北斗rtk高精度手持机)，是一款自主研发综合功能的北斗RDSS智能手持终端。该款北斗rtk高精度手持机可定制北二、北三等模块，支持全网通公网通，采用模块化定制可灵活搭配模块， 内置RTK定位模组，空旷理想环境下RTK定位精度达到厘米级。可应用于林业、电力、能源、水利工程、地质勘测、户外科考等。
|
产品型号/名称 |
H60M北斗三号智能手持机（北斗短报文+RTK） |
|
|
产品参数 |
||
|
规格 |
外观尺寸 |
174*82*17mm |
|
净重 |
＜400g |
|
|
机身颜色 |
军绿色/可按需定制其他颜色 |
|
|
屏幕 |
尺寸 |
6英寸 |
|
分辨率 |
FHD 2160*1080 |
|
|
亮度 |
450nit阳光可读 |
|
|
TP |
触摸屏 |
10点电容屏，G+FF，硬度7H以上,防刮花 |
|
操作系统 |
版本 |
安卓10.1 |
|
CPU |
MTK八核处理器 |
MT6771四核arm A73 2.0Ghz+四核arm A53 2.0Ghz |
|
RAM |
内存 |
6GB |
|
ROM |
存储 |
128GB |
|
电池 |
聚合物锂离子电池 |
容量：6900mAh 续航10小时 支持可拆卸更换 |
|
摄像头 |
前置8M像素，后置16M像素、自动对焦、带闪光灯 |
|
|
WIFI |
支持双频2.4G+5.0G，WIFI 802.11（a/bg/n/ac） |
|
|
网络制式 |
4G全网通 |
|
|
Bluetooth |
蓝牙4.2 |
|
|
扬声器 |
内置扬声器*1 |
|
|

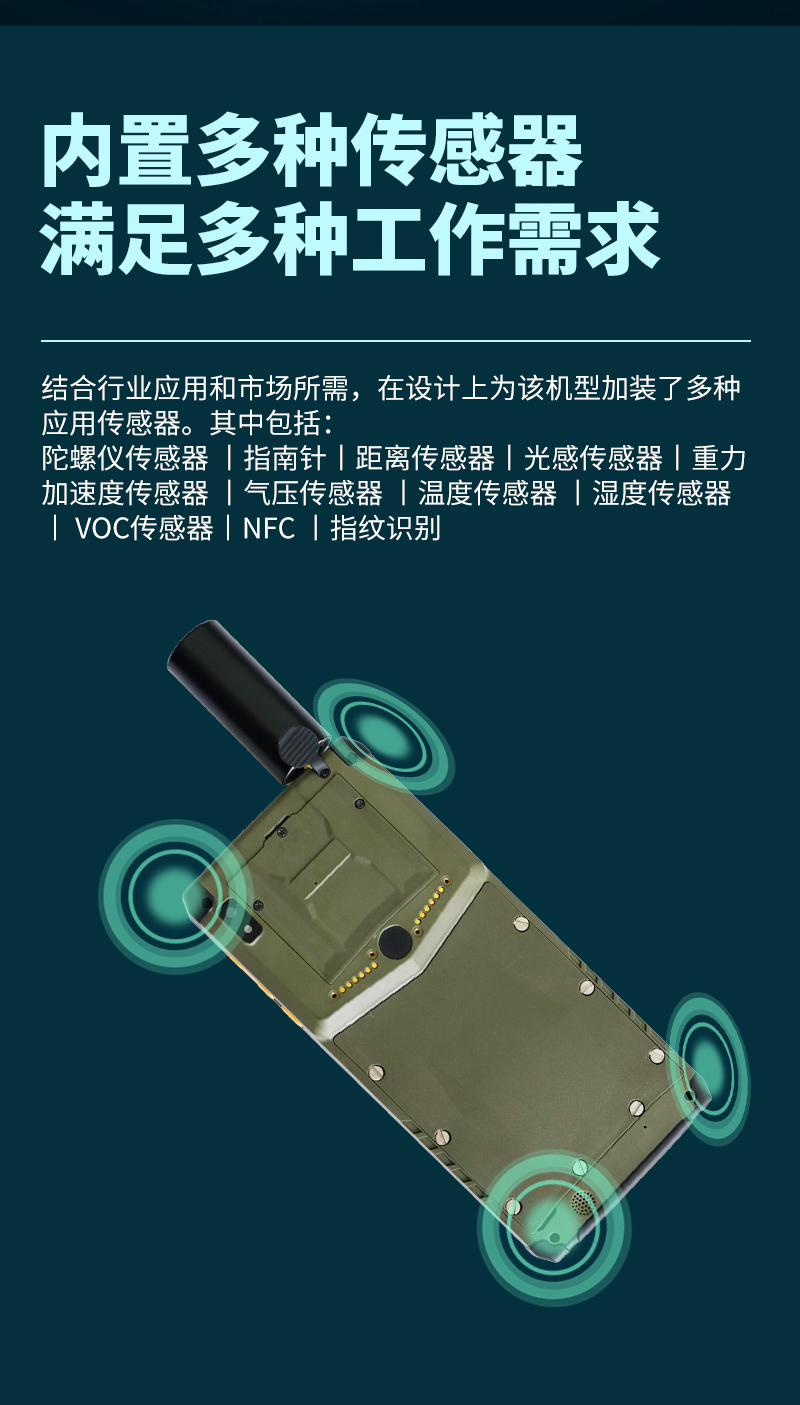

传感器
|
陀螺仪传感器 |
|
|
重力加速度传感器 |
||
|
地磁传感器 |
||
|
距离传感器 |
||
|
光感传感器 |
||
|
指纹识别 |
||
|
NFC |
||
|
RDSS北斗三代短报文模块 |
系统兼容北三/北二卡 |
|
|
RNSS定位导航 |
支持北斗、GPS |
|
|
RTK |
厘米级高精度定位（选配） |
|
|
DMR |
数模对讲功能（选配） |
|
|
充电方式 |
TYPE C 5V 3A |
|
|
指示灯 |
LED*1 充电为红色，充满为绿色，不充电的时候不显示颜色 |
|
|
接口配置 |
按键 |
音量+*1 、音量－*1 |
|
开关机键*1、 SOS键*1 |
||
|
FN自定义键*2 |
||
|
TYPE C |
Type C (USB2.0/充电/耳机/OTG) |
|
|
北斗卡 |
北二卡*1、北三卡*1 |
|
|
SIM卡 |
4G全网通*2 |
|
|
外置天线接口 |
（13mm直径） |
|
|
可扩展接口 |
POGO PIN *12（可拓展RJ45网口） |
|
|
TF 卡接口 |
标准 TF 卡，最大支持 256GB |
|
|
防护等级 |
IP67防护 |
防水防尘防震 |
|
跌落高度 |
1.2米 |
|
|
工作环境 |
工作温度 |
工作时：-20°C 到 60°C |
|
储存温度 |
存储时：-40°C 到 70°C |
|
|
湿热 |
95% 相对湿度，无冷凝 |
|
|
海拔 |
海拔15000英尺（4572米） |
|
|
RDSS 技术指标 |
|
|
S1I、S2C，信号频率范围 2491.75Mhz±8.16Mhz |
|
|
接收通道数 |
北斗二号： 10 个 北斗三号： 14 个 |
|
首次捕获时间 |
≤ 2s |
|
失锁再捕获时间 |
≤ 1s (信号中断30S) |
|
北斗 SIM 卡数 |
2 张 |
|
通道时差测量误差 |
任意两个接收通道捕获不同卫星的任意波束时，两通道时差测量误差≤5ns（1σ） |
|
设备双向零值误差 |
1ms±5ns |
|
接收灵敏度 |
优于-127.6dBm（平稳过渡信号）误码率：≤1e-5 |
|
优于-123.8dBm（24kbps信息帧）误码率：≤1e-5 |
|
|
优于-127.5dBm（16kbps信息帧）误码率：≤1e-5 |
|
|
优于-130dBm（8kbps信息帧）误码率：≤1e-5 |
|
|
发射信号类型 |
Lf0、 Lf1、 Lf2，信号频率范围: 1610~1630MHz |
|
发射功率 |
≥35dBm |
|
北三通信成功率 |
≥95% |
|
发射频率准确度 |
5*10^-7 |
|
发射时间同步精度 |
发射时间同步精度：≤5ns（1σ） |
|
发射载波抑制度 |
载波抑制度：≤3° |
|
短报文发送能力 |
北斗二号： 单次最大120 个汉字 北斗三号： 单次最大1000 个汉字（区域短报文） |
|
北斗APP功能 |
具备北斗三号区域短报文通信、位置报告等功能 |
|
兼容北斗二号短报文通信、位置报告功能 |
|
|
具备秒脉冲信号输出功能 |
|
|
具备相应外部指令实现永久关闭功能 |
|
|
具备点播、组播、通播通信功能 |
|
|
具备指定用户位置查询功能 |
|
|
图像、语音压缩传输功能；图片格式jpg或24位bmp（支持定制选配） |
|
|
RNSS 技术指标 |
|
|
频点 |
BDS B1I/B1C、GPS L1C/A |
|
功能指标 |
具有北斗实时定位、测速、授时功能 |
|
差分定位 |
支持具备接收差分信息进行差分定位功能（选配有偿使用） |
|
伪距差分定位 |
支持伪距差分定位精度（1σ）；水平优于1m， 垂直优于2m； （选配有偿使用） |
|
首次定位时间 TTFF |
冷启动：≤35 秒 热启动：≤5 秒 |
|
重捕获时间 |
≤1 秒 |
|
定位精度 |
水平≤5m 米，高程≤8m 米 |
|
速度精度 |
0.1 米/秒 |
|
更新率 |
1Hz |
|
速度 |
300m/s |
|
加速度 |
4g |
|
射频输出频率 |
Lf1: 1614. 26±4. 08 MHz Lf2: 1618. 34±4. 08 MHz |
|
灵敏度 |
捕获灵敏度优于-136dBm，跟踪灵敏度优于-140dBm |
|

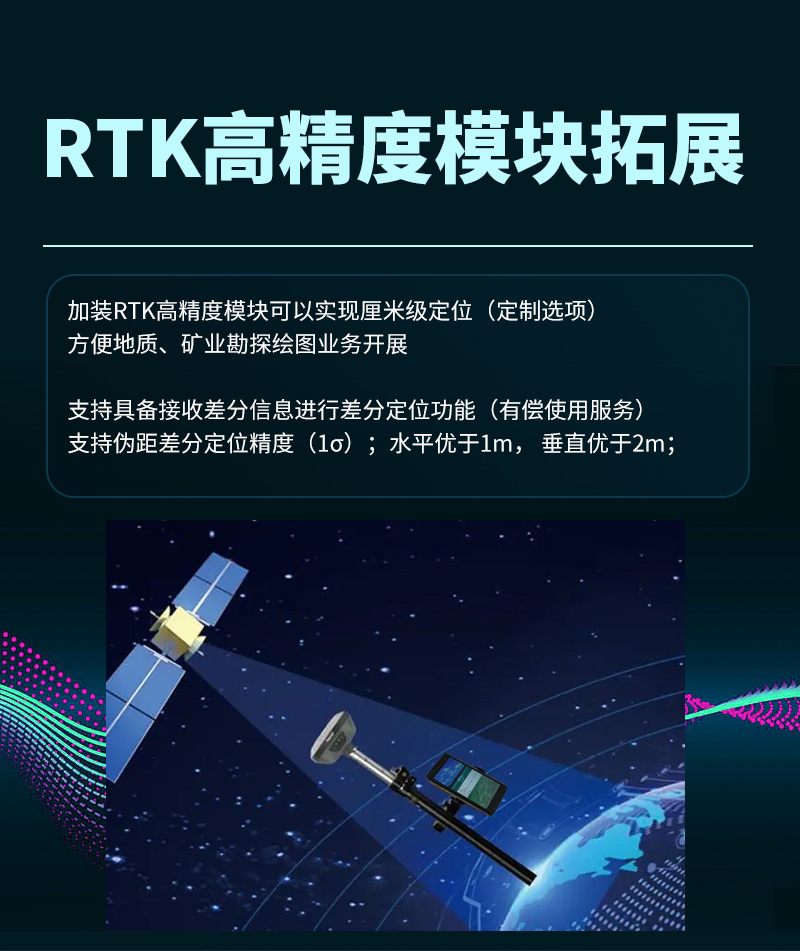

RTK高精度定位模块指标 |
||
|
GNSS 跟踪通道 |
128 |
|
|
卫星接收频段 |
GPS/QZSS: L1 C/A,L5 |
|
|
BDS: B1I, B1CI,B2a |
||
|
Galileo: E1.E5a |
||
|
GLONASS:L1 |
||
|
数据更新率 |
最高 10Hz |
|
|
定位精度 |
双频单点 |
水平 <2m CEP50 |
|
RTK |
10cm+1ppm(V) |
|
|
15cm+1ppm(H) |
||
|
速度及时间精度 |
GNSS |
≤0.05m/s CEP; |
|
PPS |
≤20ns |
|
|
首次定位时间 |
热启动 |
1s |
|
冷启动 |
28s |
|
|
灵敏度 |
冷启动 |
-148dBm |
|
整机参数 |
|||
|
充电方式 |
两种充电电压 |
TYPE C 5V 3A / 9V 2A充电 |
|
|
指示灯 |
LED*1 充电为红色，充满为绿色，不充电的时候不显示颜色 |
||
|
接口配置 |
按键 |
音量+*1 、音量－*1 |
|
|
开关机键*1 |
|||
|
SOS键 |
|||
|
FN自定义键*2 |
|||
|
TYPE C |
Type C (USB2.0/充电耳机) |
||
|
北斗卡 |
|
||
|
SIM卡 |
4G全网通*2 |
||
|
可扩展接口 |
POGO PIN *12 |
||
|
TF 卡接口 |
标准 TF 卡，最大支持 128GB |
||
|
防护等级 |
IP67防护 |
防水防尘防震 |
|
|
跌落高度 |
1.2米 |
||
|
工作环境 |
工作温度 |
工作时：-20°C 到 60°C |
|
|
储存温度 |
存储时：-40°C 到 70°C |
||
|
湿热 |
95% 相对湿度，无冷凝 |
||
|
海拔 |
海拔15000英尺（4572米） |
||
|
包装 |
整机 |
||
|
充电器 |
|||
|
数据线 |
|||
|
天地盖包装盒 |
|||
|
说明书 |
|||
