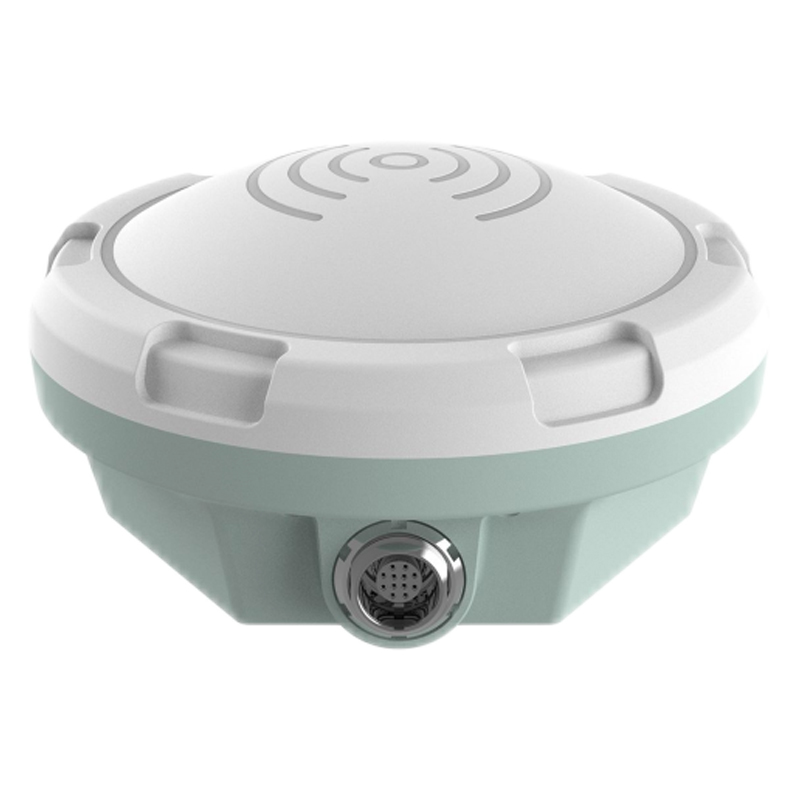

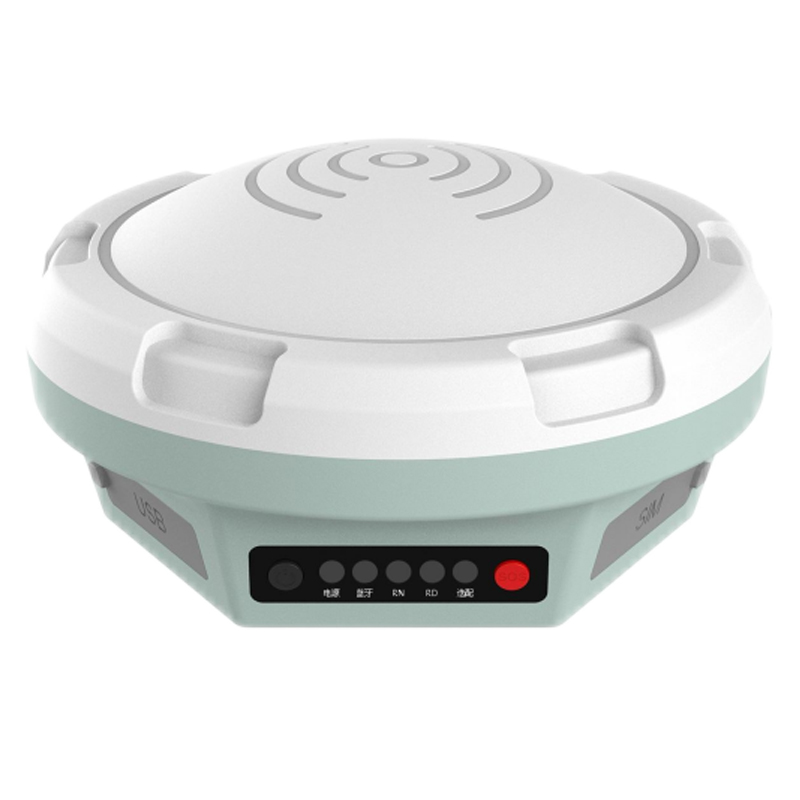

天通卫星数传设备

天通卫星数传设备
君驭H600天通窄带数据传输终端支持天通一号物联网业务,支持天通一号网络9.6kbps 数据 传输,具备北斗定位功能,支持网口(RJ45),串口(RS232\ RS485)数据采集接口形式。无线通信支持:蓝牙5.0/移动通信选配/北斗卫星通信选配/lora通信选配。
联系我们

君驭H600天通窄带数据传输终端支持天通一号物联网业务,支持天通一号网络9.6kbps 数据 传输,该天通数据采集终端具备北斗定位功能,支持网口(RJ45),串口(RS232\ RS485)数据采集接口形式。


天通卫星数传设备





产品型号/名称

H600 天通数传终端

产品参数









电气、物理特性



尺寸

158×81mm



净重

600g



机身颜

白色



工作电压

9V~36V DC



内部供电(选配)

7.4V 4000mAh电池



功耗

短报文 3W



防尘防水

IP68



自由跌落

1米



工作温度

-40℃~65℃



存储温度

-40℃~85℃

无线通信

蓝牙

蓝牙支持5.0协议,传输距离≥5m

移动通信(选配)

支持全网通 Cat1通信

天通卫星通信(选配)

支持天通卫星物联网通信

Lora通信(选配)

支持Lora自组网通信,单跳传输距离≥500m

北斗定位RNSS

接收频率

B1I/B1C/L1

接收灵敏度

捕获-143dBm



跟踪-158dBm

定位精度

水平2.5m 高程8m



95%,VDOP,HDOP≤4)

测速精度

0.1m/s(1σ)

⾸次定位时间

35s(冷启动) ≤2s(热启动)

协议版本

NMEA0183

北斗短报文RDSS

指标

参数

RDSS接收部分

射频输入频率

S:2491.75Mhz±8.16Mhz



接收灵敏度

≤-130dBm(8Kbps)





≤-127.5dBm(16Kbps)





≤-123.8dBm(24Kbps)

RDSS发射部分

射频输出频率

Lf01615.68Mhz±4.08Mhz





Lf1:1614.26Mhz±4.08Mhz





Lf2:1618.34Mhz±4.08Mhz



发射功率

37.0dBm±0.5dB(VCCPA=5.2V)



调制相位误差

≤3°



载波抑制

≥30dBc

协议版本

北斗数据接口、NMEA0183


包装清单


序号

名称

数量

1

天通数传终端

1

2

航插线缆

1

3

磁吸底座

1

4

取卡针

1

5

快速入门手册

1

6

保修卡

1

7

合格证

1
