MTK平台安卓开发板

MTK平台安卓开发板

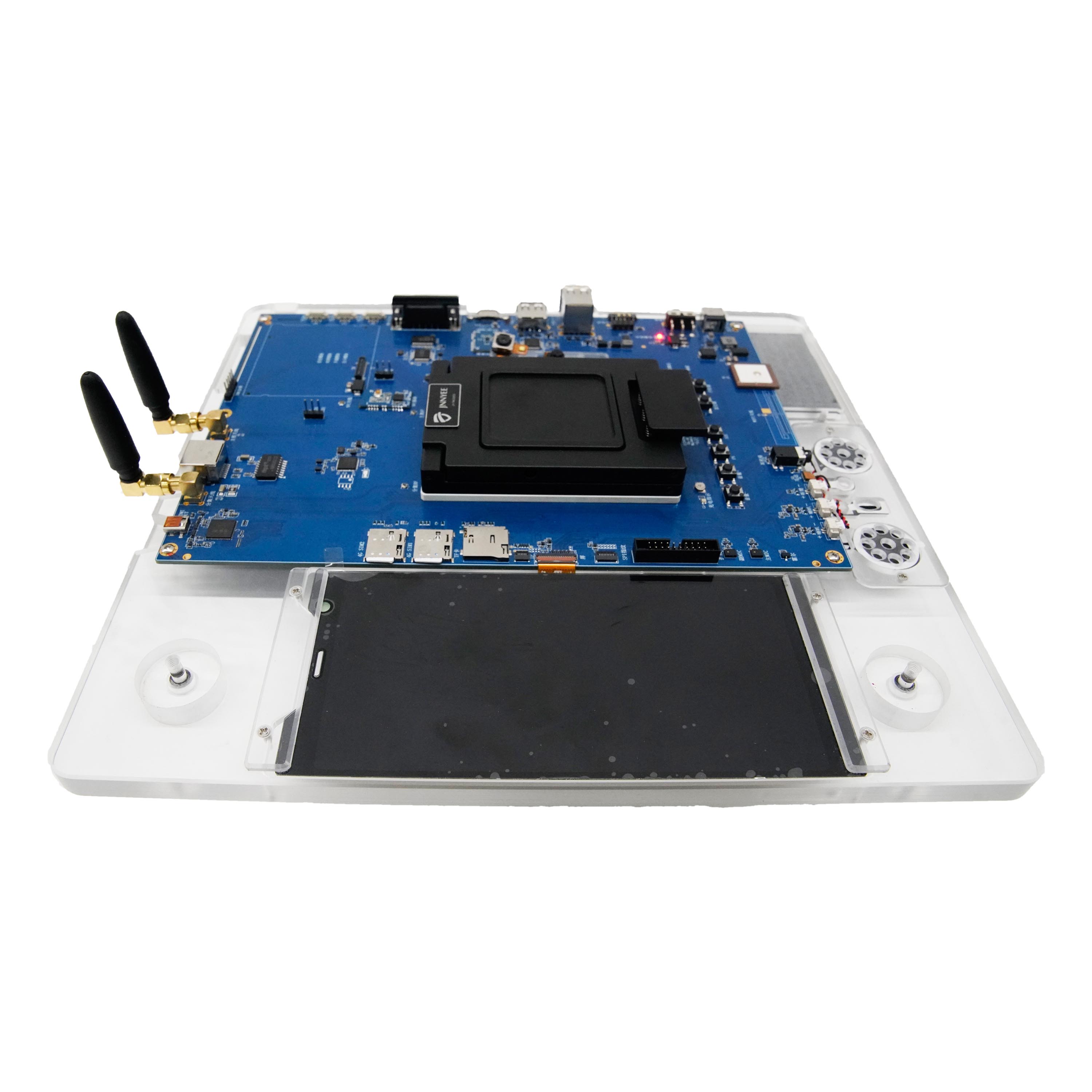

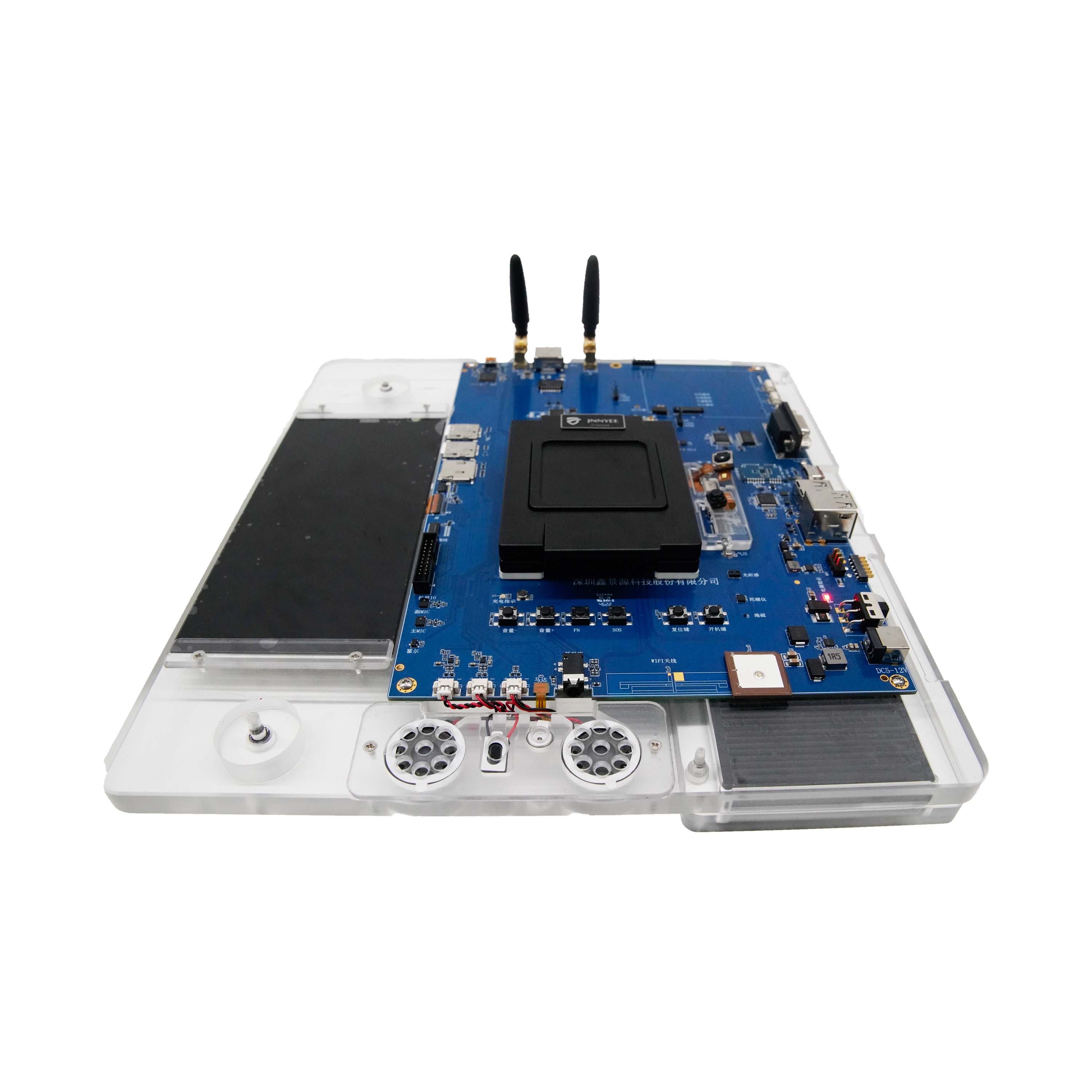

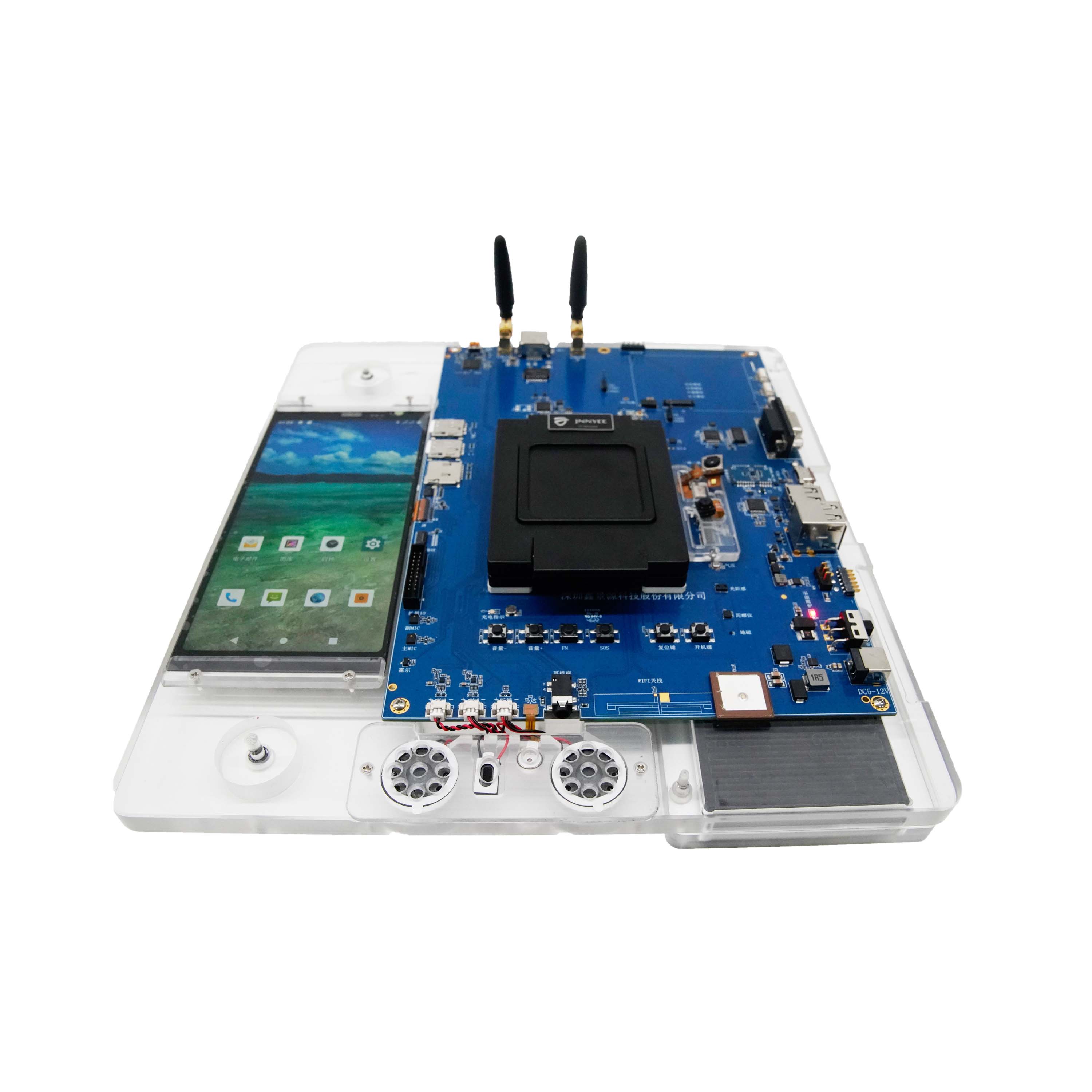

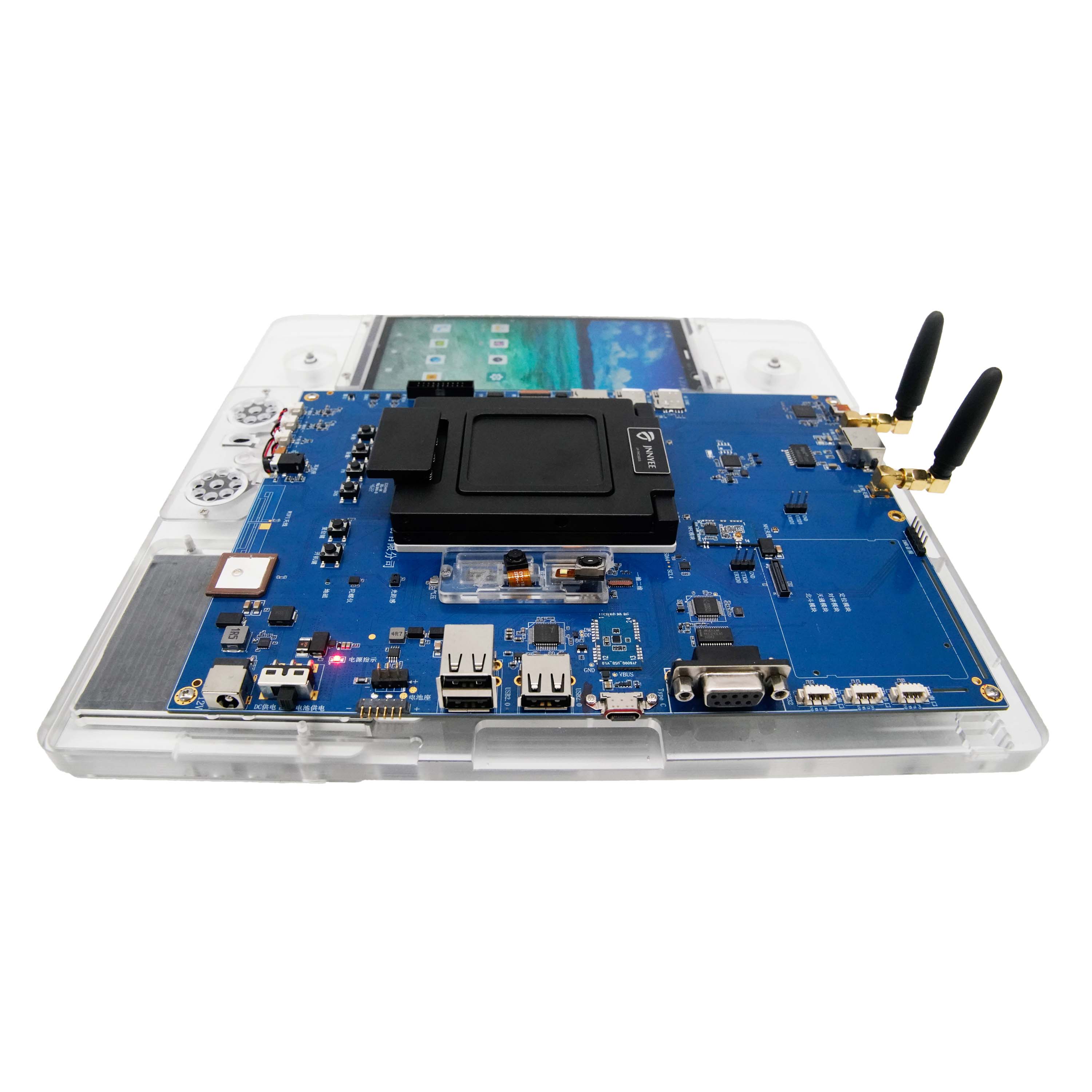

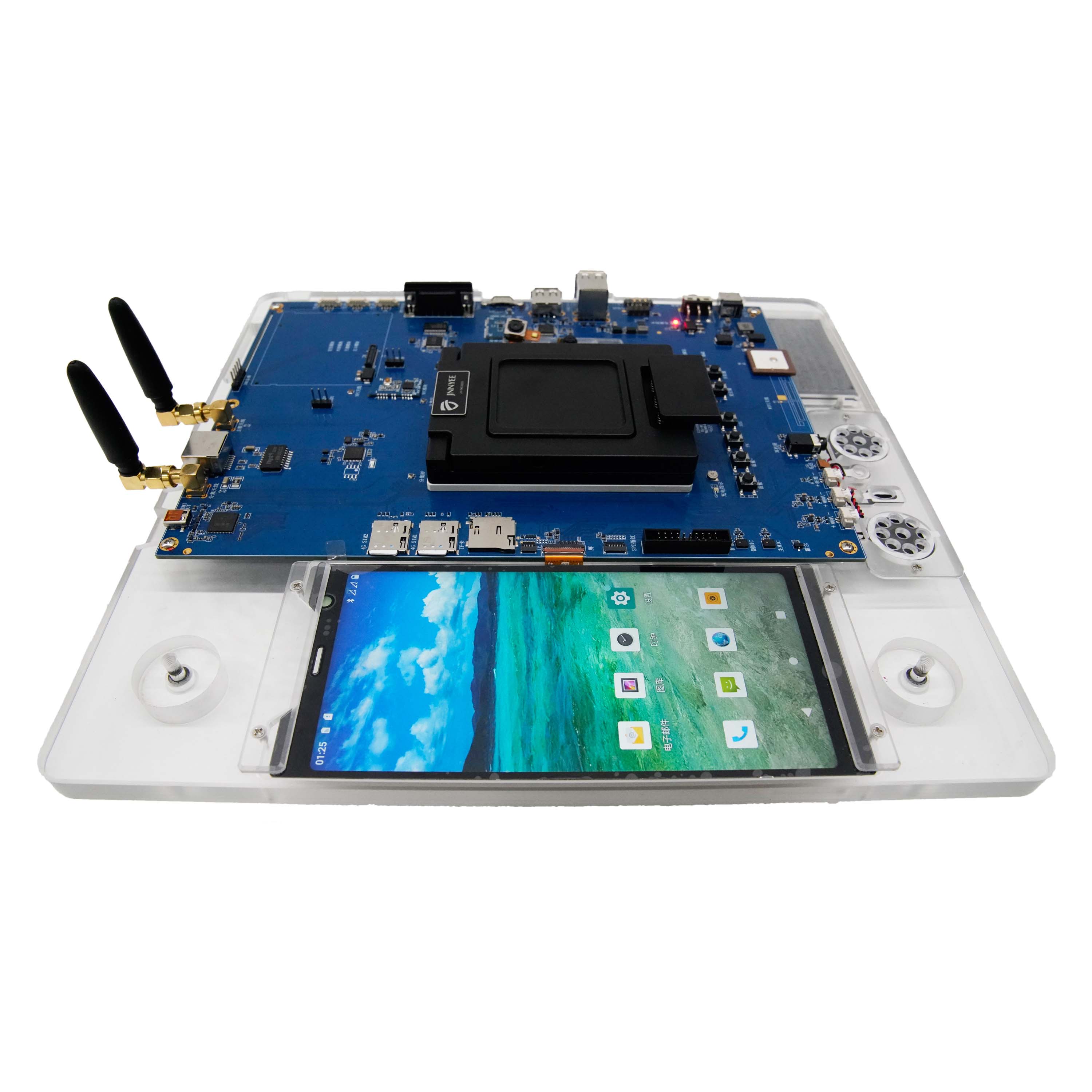

君驭JY-50D安卓开发板 (安卓智能核心板评估套件),为君驭自主研发设计mtk开发板,android mtk开发板满足市场大部分行业需求,采用了核心板+底板的配套方式,支持更换不同平台核心板(如MT6771核心板、MT8788核心板等)直接完成对某个平台核心板在客户项目需求中的技术评估。解决前期人力和物力成本和客户对项目需求的技术评估。应用领域:便携终端、零售终端、机器人、手持终端、对讲机、三防平板、行车记录仪、收银机、智能家居等。
联系我们

  君驭品牌的JY-50D开发板 (安卓智能核心板评估套件),为君驭自主研发设计mtk开发板,MTK平台安卓开发板,满足市场大部分行业需求,解决前期人力和物力成本和客户对项目需求的技术评估。

JY-50D安卓开发板特点:1.支持GPS,北斗 2.操作系统:Andriod 10.0 3.网络支持:2G/3G/4G全网通  4.内存 : 4GB+64GB/6GB+128GB

5.无线连接:WiFi/Bluetooth  6.支持GPS/北斗通信  7.支持2100万像素摄像头  8.架构:ARM 4xCortex-A73 up to 2.0GHz + ARM 4xCortex-A53 up to 2.0GHz


JY-50D安卓开发板是鑫景源独家研发,采用了核心板+底板的配套方式,支持更换不同平台核心板(如MT6771核心板、MT8788核心板等)直接完成对某个平台核心板在客户项目需求中的技术评估,

既能在研发前期节约人力和物力成本,更直观体现出不同平台的核心板在同一个硬件下的各个技术参数的对比及运行体验,满足市场大部分的行业项目需求。
目前鑫景源推出的智能核心板能用在该开发板上面,使用安卓10.0版本。


开发板简介及接口标识:


JY-50D安卓开发板接口定义说明




序号

接口定义说明

1

HDMI OUT

2

4G分集小辣椒天线

3

RJ45 接口(SPI 转的 RJ45)

4

4G分集小辣椒天线

5

对讲模块音频接口(预留)

6

RX/TX串口1(MTK内置)

7

NFC天线

8.9.10

扩展TTL串口

11

底板BTB接口(可扩展定位模块、对讲模块、天通模块、北斗模块)

12

Mirco SIM2 卡座

13

Mirco SIM1卡座

14

TF 卡座

15

4G分集IPEX同轴线接口

16

4G主IPEX同轴线接口

17

RX/TX串口0(MTK内置)

18

DB9-RS232接口(扩展串口)

19

MIPI屏接口(开发板标配6“屏,分辨率:2160*1080)

20

一维二维接口(预留)

21

后摄像头 1300万像素

22

前摄像头 500万像素

23

USB摄像头 接口

24

Type-C USB接口,可用来USB ADB 调试,可以连接电脑 COPY 数据

25

USB  HUB 接口(扩展口)

26

两个USB A 口(扩展口),可以用来接鼠标,U 盘类的设备

27

指纹模块连接器(SPI接口)

28

GPIO扩展接口

29

充电指示电

30

气压传感器


31

光距传感器

32

陀螺仪传感器

33

地磁传感器

34

电池接口

35

音量+键

36

音量-键

37

自定义功能按键

38

SOS求救键

39

复位键

40

开关机键

41

电源指示灯

42

电池/DC供电方式切换开关键

43

外接5~12V电源输入接口

44

8  1W 的喇叭接口

45

8  1W 的喇叭接口

46

听筒接口

47

振动马达

48

3.5MM 的耳机座

49

核心板

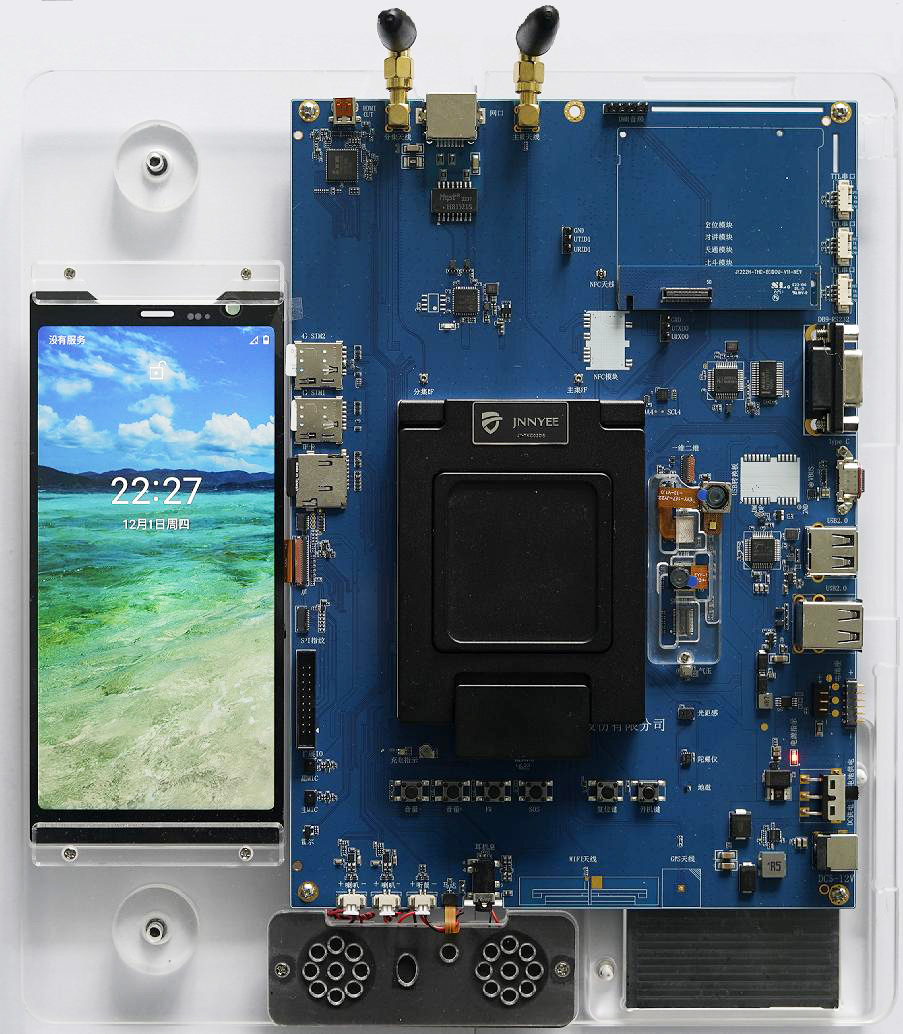

安卓开发板正面



序号

接口定义说明

1

HDMI OUT

2

4G分集小辣椒天线

3

RJ45 接口(SPI 转的 RJ45)

4

4G分集小辣椒天线

5

对讲模块音频接口(预留)

6

RX/TX串口1(MTK内置)

7

NFC天线

8.9.10

扩展TTL串口

11

底板BTB接口(可扩展定位模块、对讲模块、天通模块、北斗模块)

12

Mirco SIM2 卡座

13

Mirco SIM1卡座

14

TF 卡座

15

4G分集IPEX同轴线接口

16

4G主IPEX同轴线接口

17

RX/TX串口0(MTK内置)

18

DB9-RS232接口(扩展串口)

19

MIPI屏接口(开发板标配6“屏,分辨率:2160*1080)

20

一维二维接口(预留)

21

后摄像头 1300万像素

22

前摄像头 500万像素

23

USB摄像头 接口

24

Type-C USB接口,可用来USB ADB 调试,可以连接电脑 COPY 数据

25

USB  HUB 接口(扩展口)

26

两个USB A 口(扩展口),可以用来接鼠标,U 盘类的设备

27

指纹模块连接器(SPI接口)

28

GPIO扩展接口

29

充电指示电

30

气压传感器


31

光距传感器

32

陀螺仪传感器

33

地磁传感器

34

电池接口

35

音量+键

36

音量-键

37

自定义功能按键

38

SOS求救键

39

复位键

40

开关机键

41

电源指示灯

42

电池/DC供电方式切换开关键

43

外接5~12V电源输入接口

44

8  1W 的喇叭接口

45

8  1W 的喇叭接口

46

听筒接口

47

振动马达

48

3.5MM 的耳机座

49

核心板
